工业物联网三大支柱：DTU、RTU与智能网关的技术特性与场景适配

——基于厦门能加系能源NJ-IOT系列产品的技术解析与场景实践

一、核心定义与技术定位

1.1 RTU（远程终端单元）——工业现场的智能哨兵

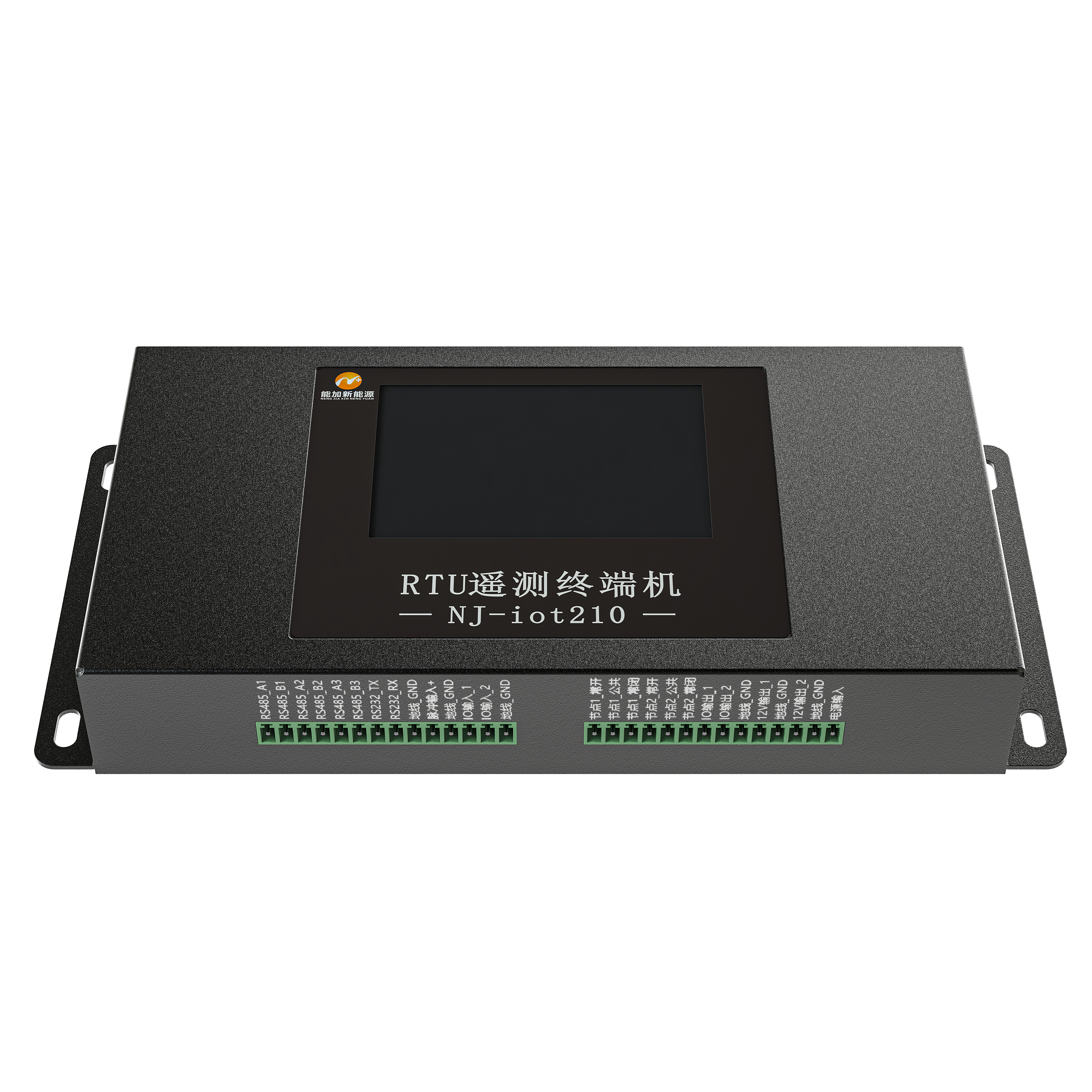

NJ-IOT210 RTU作为现场级核心设备，承担着数据采集+本地控制+协议转换三位一体的核心职能：

• 全量数据捕获：支持4-20mA模拟量、数字量I/O（如温度传感器、流量计、阀门开关状态），采样精度达±0.5%FS
• 边缘决策中枢：内置逻辑控制器，可执行"水位超限→关闭水泵"等预设规则，响应时间<50ms
• 协议互通能力：原生支持Modbus RTU/TCP、DNP3协议
• 工业级防护：IP67防护等级，-40℃~75℃宽温运行，通过IEC 61850认证

典型场景：基于田间墒情数据，RTU 可远程控制灌溉水泵、电磁阀等设备的启停，实现精准灌溉。例如，当土壤墒情低于设定阈值时，自动开启灌溉系统；达到阈值后，自动关闭，提高水资源利用效率。

1.2 DTU（数据传输单元）——串口设备的联网桥梁

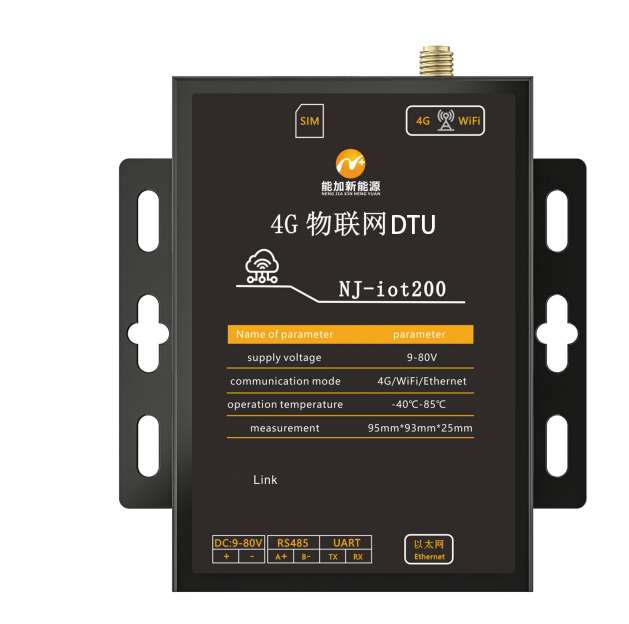

NJ-IOT200 DTU专注于透明化数据通道构建：

• 协议无损透传：将RS485/RS232设备数据封装为MQTT/TCP数据包，零数据处理延迟
• 多模网络适配：支持4G Cat.1、5G NSA组网，空口时延<20ms（NJ-IOT402特有）
• 工业级稳定性：-35℃极寒环境持续运行，支持断线自动重连（最大重试次数255次）
• 低成本部署：即插即用设计，典型项目部署周期缩短70%

典型场景：灌区田间的土壤墒情传感器、流量计采集到土壤含水量、灌溉流量等数据后，DTU 将数据传输到灌区管理平台。平台根据墒情分析需水量，生成灌溉指令，再通过 DTU 下发到田间的电磁阀或水泵控制器，实现 “墒情数据上传 - 平台决策 - 灌溉指令下传” 的自动化流程。例如，当某片区土壤含水量低于阈值时，DTU 接收平台指令后，控制该片区电磁阀开启，完成灌溉后再上传执行结果。

1.3 智能网关——异构系统的翻译中枢

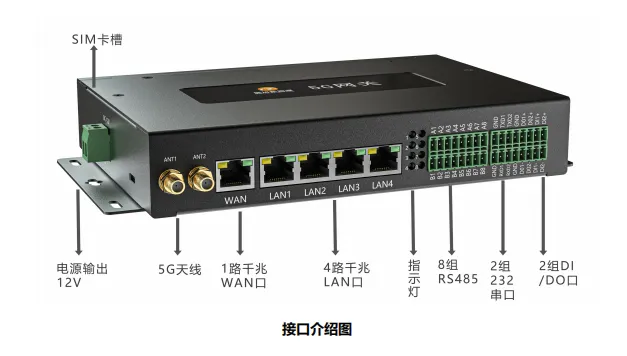

NJ-IOT600 5G RedCap网关作为系统级集成枢纽，具备：

• 协议转换矩阵：支持Modbus→OPC UA、CAN→Ethernet/IP等20+协议双向转换
• 边缘计算引擎：搭载NPU协处理器，AI推理算力达2TOPS（如预测性维护模型本地部署）
• 安全防护体系：国密SM4加密+双因素认证，通过IEC 62443-3-3认证
• 多网冗余架构：5G+工业以太网+LoRa三模备份，网络中断自动切换（切换时间<200ms）

典型场景：在广东汕尾 “三断”（断网、断电、断路）模拟场景中，依托广播电视大塔部署 700MHz RedCap 堡垒基站，最远覆盖 20.1 公里外的行政村。堤防监测点的土壤位移传感器数据通过 RedCap 网关经 700MHz 频段回传，在暴雨导致基站中断时仍能保持数据传输。

二、关键差异与协同逻辑

2.1 功能维度对比

2.2 系统级协同模型

典型架构：

传感器层→NJ-IOT401RTU（数据采集）→NJ-IOT402DTU（无线传输）
↑↓
云平台←NJ-IOT600网关（协议转换+边缘分析）←现场控制层

• 数据流优化：RTU本地过滤无效数据（如重复压力采样），DTU仅传输有效数据，网关二次聚合后上传
• 时延控制：关键控制指令（如阀门开关）通过RTU本地执行，非关键数据（如历史趋势）经网关上传

三、产品化场景实践

3.1 河道堤防安全监测（RTU+网关协同）

• 架构设计：

  • RTU：沿堤防每 2 公里部署 1 台，连接渗压计（监测堤防渗透压力）、位移计（监测沉降 / 滑坡）、视频摄像头（可选）
  • 网关：采用工业级户外网关，支持太阳能供电，通过 5G（高速率）传输视频与传感器数据，备用 4G 链路

• 协同流程：

  • RTU 实时采集渗压、位移数据，当渗压值＞预警阈值（如 100kPa）时，触发本地报警，并抓拍现场视频
  • 网关将报警信息、视频片段及实时数据打包上传至堤防监控平台，平台推送预警至管理人员手机
  • 管理人员通过平台下发 “加大采集频率” 指令，网关将指令转发至 RTU，RTU 将采集间隔从 10 分钟缩短至 1 分钟
  • 若堤防出现微小位移（如 24 小时累计＞5mm），RTU 结合历史数据生成趋势分析，经网关上传平台，辅助提前排查管涌、滑坡风险

3.2 小型水库监测与预警 （DTU独立应用）

• 部署设备：

  • 传感器：投入式水位计（测量范围 0-10 米，精度 ±1cm）、翻斗式雨量计（分辨率 0.5mm）。
  • DTU：工业级防水 DTU（IP67 防护），支持 RS485 接口连接水位计 / 雨量计，配备 4G+NB-IoT 双模通信，太阳能供电（搭配 12V/20Ah 蓄电池）。
  • 报警设备：DTU 连接现场声光报警器（12V 供电）。
• 运行流程：

  • DTU 每 15 分钟自动唤醒，通过 RS485 读取水位和雨量数据（如 “水位 3.2 米，日雨量 15mm”）
  • 数据经 4G 网络上传至县级水利监控平台，平台实时显示数据并生成趋势曲线。
  • DTU 本地预设阈值：水位≥4 米（汛限水位）时，触发声光报警器（现场报警），同时向平台发送 “水位超警戒” 报警信息（平台同步推送短信给管理员）
  • 网络中断时，DTU 缓存数据，恢复后一次性补传（如暴雨导致信号中断 6 小时，恢复后上传期间的 6 组数据）

3.3 离散制造集成（网关主导方案）

• 系统架构：

  • 20台不同品牌PLC通过NJ-IOT600网关互联
  • 协议转换：Profinet→MQTT、EtherCAT→OPC UA

• 创新应用：

  • 基于AI的刀具磨损预测（边缘端模型）
  • 多协议设备统一接入数字孪生平台

4.1 技术演进方向

• 5G RedCap深化应用：NJ-IOT600支持30%带宽的5G连接，时延<10ms，适配工业机器人实时控制
• 数字孪生融合：RTU数据将深度对接数字孪生平台，支持虚拟调试与实时仿真

结语

在工业4.0的演进中，NJ-IOT系列产品构建了从感知到决策的完整技术栈：

• RTU作为智能触角，持续感知物理世界
• DTU作为神经末梢，保障数据血脉畅通
• 智能网关作为大脑中枢，驱动系统智慧进化

三者构成的"感知-传输-决策"三角体系，正在重塑工业物联网的价值范式。随着5G-A、AI边缘计算等技术的突破，这一体系将向更实时、更智能、更安全的方向持续演进。
